1頂錘是高溫高壓法合成人造金剛石等超硬材料的關鍵部件

1.1頂錘：合成人造金剛石的關鍵部件

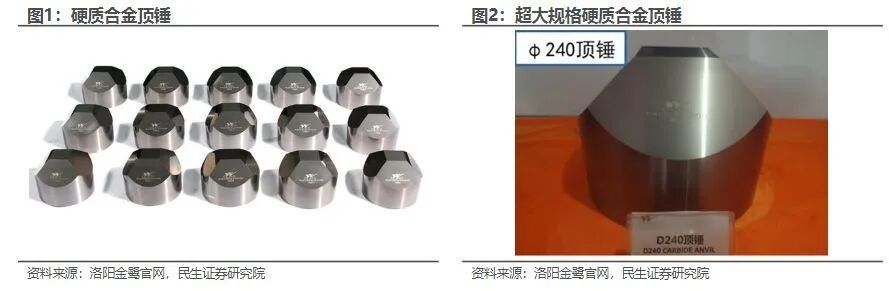

硬質合金頂錘是高溫高壓法合成人造金剛石等超硬材料的關鍵部件。頂錘是合成壓機內部的重要耗材，合成壓機是生產金剛石單晶和培育鉆石的核心裝備。由于頂錘要承受復雜苛刻的壓縮、剪切、拉伸應力的作用，加上加熱時瞬時錘面溫度達500～600°C，要求近萬次反復使用壽命，因此頂錘大多采用鎢鉆系列硬質合金制成，具有硬度高、剛性好、強度高、耐熱優良的特性。隨著超硬材料產業的技術升級，工業用大單晶得到廣泛應用，疊加培育鉆石進入消費領域，形成千億級珠寶市場，帶動超硬材料產業高速發展。為滿足大規格超硬材料產品的合成，提高產品質量和生產效率，壓機大型化成為超硬材料行業的發展趨勢，六面頂壓機缸徑從550mm擴大為850mm，甚至1100mm。壓機大型化帶動頂錘大型化發展，為超大規格頂錘（直徑≥185mm）的應用創造了良好的機遇。

合成壓機是生產金剛石單晶和培育鉆石的核心裝備，硬質合金頂錘是合成壓機內部的重要耗材。合成壓機的合成腔體可以為金剛石單晶合成創造一個超高溫（>1400°C）、超高壓（>5GPa）的生長環境，促使活性碳原子生長成穩定的金剛石晶體。我國所采用自主研發的六面頂壓機經過不斷的研發突破和技術改進，其在壓機噸位、油缸結構、油缸直徑、整機精度、同步性和控制系統等方面不斷提升。

硬質合金頂錘位于產業鏈中部，以碳化鎢為主要原材料。上游硬質合金產品鏈較長，各環節都有較大的增值空間，下游人造金剛石應用領域廣泛，可用于制作金剛石線鋸等工業制品和鉆戒等輕奢飾品。

1.2引進硬質合金先進技術，錘耗逐步降低

碳化鎢占六面頂壓機頂錘質量分?jǐn)?shù)87.5%以上。硬質合金頂錘基本采用WC-Co（8%～10%Co，質量分?jǐn)?shù)）合金或其改進型，在成分上并不十分特殊，但其制備技術大有考究。硬質合金頂錘的工藝流程主要包括壓制、燒結、材質鑒定、機加工、外觀檢測和包裝。目前國內頂錘生產企業陸續引進了冷等靜壓技術、新的濕磨工藝、壓制工藝，采用了低壓燒結等硬質合金先進技術，對產品制造中的缺陷進行了重點控制，產品質量和穩定性得到很大提高。

隨著壓機大型化及硬質合金技術進步，錘耗逐步下降。我國硬質合金頂錘的質量從最早的不足3 kg發展到現今50 kg左右，而且隨著頂錘直徑的加大，錘耗在逐步下降，這得益于壓機大型化的促進，也是硬質合金技術進步的結果。隨著對人造金剛石合成設備、原輔材料、合成工藝等方面不斷優化設計和有效控制，我國六面頂壓機合成人造金剛石技術不斷取得突破性進展，逐漸縮小與際先進技術水平的差距，且生產成本明顯低于國際水平。大頂錘實際應用效果已達到相當高的水平，金剛石生產錘耗已控制在<1kg /萬克拉，最好效果為0.15～0.3kg /萬克拉。影響硬質合金頂錘質量的因素主要包括孔隙、碳含量、WC晶粒度、鈷相、內應力及加工應力。

在噴霧干燥方面，濕磨+噴霧干燥生產工藝自動化水平高，整個干燥流程都在密閉狀態下進行，能對密閉設備的氧含量進行實時監控，從而確�；旌狭系难鹾�量在允許范圍內，生產出的混合料流動性能好，松裝密度穩定，粒度分布均勻，產量大。在壓制成型方面，等靜壓成形是制備大規格尺寸壓坯最好的成形方式，它能有效地減少壓坯內部孔隙，使燒結后的合金組織結構致密、均勻，從而提高合金的抗斷裂強度和使用壽命。在脫蠟燒結方面，脫除成型劑、燒結、熱等靜壓一次完成的工藝，流程短，效率高，人為影響因素少，碳量控制更穩定，結構更均勻。

2大型化和精密化是硬質合金頂錘的發展趨勢

2.1頂錘行業主要企業情況

株洲硬質合金集團有限公司是中鎢高新子公司。1954年開始建廠，是國家“一五”期間建設的156項重點工程之一，被譽為“我國硬質合金工業的搖籃”。公司目前是國內最大的硬質合金生產、科研、經營和出口基地，是中國鎢業及硬質合金行業的龍頭企業。公司主要生產碳化鎢粉、鎢鉬制品、棒型材等各種硬質合金產品，現有硬質合金深加工產能700噸（軋輥500噸，頂錘200噸），2020年實際產量634噸。

洛陽金鷺硬質合金工具有限公司為廈門鎢業子公司，原為洛陽鉬業的全資子公司洛陽鉬業集團硬質合金有限公司，主要從事硬面材料、硬質合金頂錘、硬質合金輥環、復合片基體、鑿巖工具及工程工具等鎢系列產品的生產與銷售。公司頂錘產品以優良細顆粒WC為原料，具有粉末粒度分布集中、雜質含量少、合金抗壓強度高等優勢，綜合指標處于世界先進水平。公司采用先進技術和設備，如全自動粉末液壓成型機、德國PVA進口低壓爐，大制品（包括頂錘、輥環）2019年產能為1000噸，2019年實際年產量為366.31噸。

橫店?yáng)|磁是中國電子元件行業協會輪值理事長單位，全國磁性行業的龍頭企業。橫店?yáng)|磁硬質合金廠始建于1993年，建有年生產400噸碳化鎢粉生產線和200噸頂錘生產線，為東磁股份有限公司的骨干企業。主導產品有鎢粉、碳化鎢粉、硬質合金，包括高速線材軋輥、頂錘等，為中國兵科院的科研合作單位，產品廣泛應用于鋼鐵、軍工、礦山、機械電子、金剛石復合等行業。2021年，橫店?yáng)|磁硬質合金廠已升級為合金材料事業部，該部95千克頂錘的生產技術已十分成熟，產品銷量占國內市場份額的90%以上，2021年又研制出了單只120多千克的頂錘，實現了該部頂錘產品出口零的突破。

濟南市冶金科學研究所有限責任公司是通裕重工的子公司，是我國江北地區最大的硬質合金生產基地之一，主要從事硬質合金及相關產品的研制、生產和銷售，年產能1500噸。生產過程以碳化鎢、鈷粉等為原材料，通過混料、壓制、燒結、深加工等工序，生產包括金剛石壓機生產用頂錘、棒材、盾構刀具、數控金屬切削工具等，產品遠銷美國、加拿大、意大利、德國、日本、韓國等。

2.2大型化和精密化是硬質合金頂錘的發展趨勢

頂錘是金剛石制造過程中主要耗材之一。硬質合金頂錘的原材料主要為碳化鎢和鈷，下游領域主要為人造金剛石。根據力量鉆石原材料采購情況，2020年公司采購頂錘金額達到1157.04萬元，占采購金額比重13.54%，是人造金剛石生產過程中主要的耗材。2020年力量鉆石采購員頂錘單價有所升高，主要原因是合成腔體大型化，導致硬質合金頂錘大型化，頂錘的重量增加，單個頂錘價格上漲。

在中國進行金剛石等超硬材料研發中，合成設備進行過多種類型的探索，開始有兩面頂、四面頂、六面頂?shù)龋�后�?lái)具有中國特色的六面頂壓機挺立潮頭。由于擴大腔體不僅能提高產量，更帶來質量的提升，壓機大型化和精密化成為技術創新的重點，大型化也成為硬質合金頂錘發展趨勢，在大單晶、PDC、NPD以及其他材料的高溫高壓合成領域都有著良好的應用前景。

3人造金剛石與培育鉆石市場發展帶動頂錘需求釋放

3.1頂錘下游需求以人造金剛石和培育鉆石為主

金剛石領域是頂錘行業的核心下游需求。頂錘作為靜壓法構成超高壓高溫裝置合成人造金剛石的關鍵部件，多用于安裝在六面合金頂壓機活塞的大墊塊頂部，是頂壓機的核心構件。頂壓機被廣泛應用于制造工業金剛石與培育鉆石等領域，人造金剛石和培育鉆石從而成為頂錘行業的核心下游需求。

隨著科學技術的不斷發展，頂壓機也逐漸用于高壓科學研究領域，如國內科研所使用的一級大腔體壓機基本采用國產六面頂壓機，配備WC一級頂錘，在壓力低于5.5GPa、溫度低于1800K的溫壓區開展實驗研究，與國內工業合成所用的六面頂壓機性能差別不大。

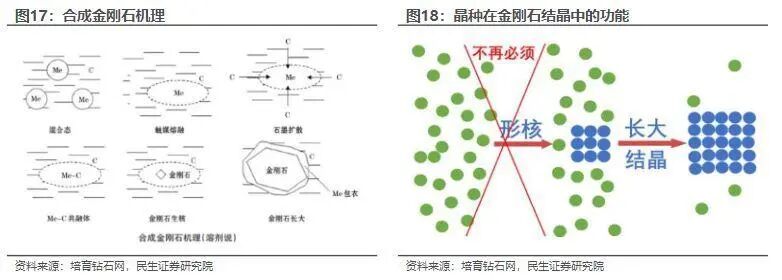

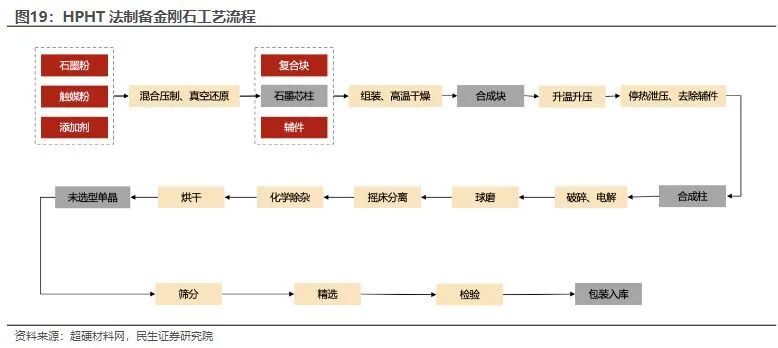

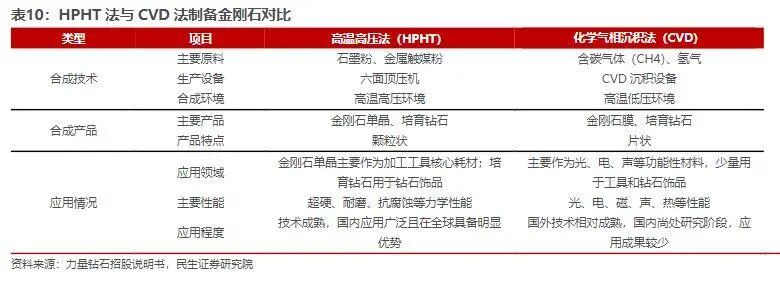

國內人造金剛石的制備方法主要是高溫高壓法（HPHT）。人造金剛石的制備方法主要有高溫高壓法（HPHT）和等離子體化學氣相沉積法（PCVD）。HPHT法即在高溫高壓的環境下，石墨“自發地”變成金剛石，是人類歷史上首次成功合成技術，也是國內目前主要方法；熱力學上HPHT和天然金剛石鉆石生成機理幾乎沒有任何區別，天然的金剛石是在地底下受到了高溫高壓生成的，HPHT法是人造了一個這樣的環境用于制備金剛石。HPHT法由于其中觸媒的存在做出來的金剛石純度往往不太理想，應用在光學和半導體等領域時會略顯疲態。

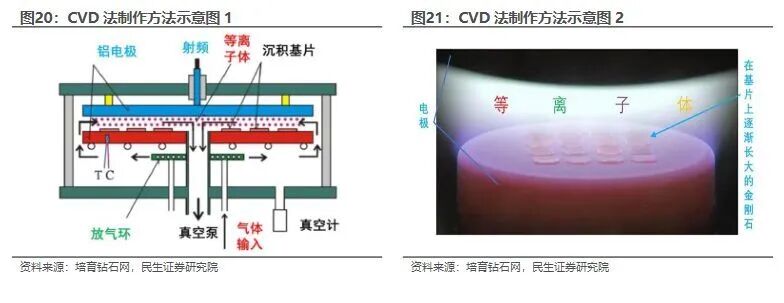

化學氣相沉積法（CVD）是利用氣態的先驅反應物，通過原子、分子間化學反應的途徑生成固態薄膜的技術。CVD 沉積金剛石時使用的是700–800 °C 和3kPa 這個參數（比天然金剛石形成環境要求強度低很多），原因在于導入的氫氣可以在振蕩電場中生成氫原子，氫原子等會猛沖到基底表面，大量的石墨會被“濺射清洗”掉，少量的金剛石核心因?yàn)榭梢越?jīng)受這種打擊所以可以繼續長大結晶。MPCVD 技術是目前國內外制備單晶金剛石應用最廣泛的方法。

3.2金剛石市場穩定增長，帶動頂錘行業需求釋放

中國人造金剛石產量位居全球第一。自1963年12月中國合成出國內第一個金剛石以來，在50多年的時間里，中國人造金剛石產量不斷提升。2000年，中國人造金剛石年產量第一次突破10億克拉，成為世界上人造金剛石產量最大的國家。2011年，中國人造金剛石年產量突破100億克拉，到2020年，年產量再次突破200億克拉，占據全球總產量90%以上，始終保持全球第一。在國內，金剛石產量主要集中在河南省，河南產量占全國產量的80%，主要廠商中南鉆石、黃河旋風、鄭州華晶、力量鉆石占據全球市場70%的份額。

來源：虎鯨報告
