【深涂學會 科普知識】真空鍍膜技術介紹


真空鍍膜的應用廣泛,如真空鍍鋁,在塑料等基體上進行真空鍍,再經過不同顏色的染色處理,可以應用于家具、工藝品、燈飾、鐘表、玩具、汽車燈具、反光鏡及柔軟包裝材料等產品制造中,裝飾效果十分出色。





真空鍍膜技術通常應用的領域

① 在硬質涂層中的應用:切削工具、模具和耐磨耐腐蝕零件等。


在防護涂層中的應用:飛機發動機的葉片、汽車鋼板、散熱片等。


在光學薄膜領域中的應用:增透膜、高反膜、截止濾光片、防偽膜等。


在建筑玻璃方面的應用:陽光控制膜、低輻射玻璃、防霧防露和自清潔玻璃等。




在太陽能利用領域的應用:太陽能集熱管、太陽能電池等。


在集成電路制造中的應用:薄膜電阻器、薄膜電容器、薄膜溫度傳感器等。


在信息顯示領域的應用:液晶屏、等離子屏等。


在信息存儲領域的應用:磁信息存儲、磁光信息存儲等。

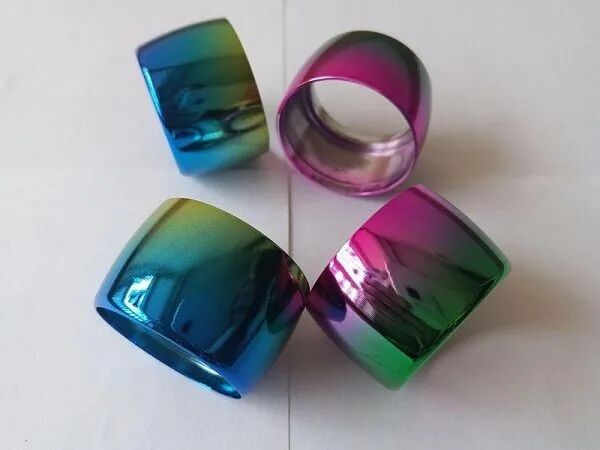

在裝飾飾品上的應用:手機殼、表殼、眼鏡架、五金、小飾品等鍍膜。







真空鍍膜技術的優點

① 鍍覆材料廣泛:可作為真空鍍蒸發材料有幾十種,包括金屬、合金和非金屬。真空鍍膜加工還可以像多層電鍍一樣,加工出多層結構的復合膜,滿足對涂層各種不同性能的需求;


② 真空鍍膜技術可以實現不能通過電沉積方法形成鍍層的涂覆:如鋁、鈦、鋯等鍍層,甚至陶瓷和金剛石涂層,這是十分難能可貴的;


③ 真空鍍膜性能優良:真空鍍膜厚度遠小于電鍍層,但涂層的耐摩擦和耐腐蝕性能良好,孔隙率低,而且無氫脆現象,相對電鍍加工而言可以節約大量金屬材料;


③ 環境效益優異:真空鍍膜加工設備簡單、占地面積小、生產環境優雅潔凈,無污水排放,不會對環境和操作者造成危害。在注重環境保護和大力推行清潔生產的形勢下,真空鍍膜技術在許多方面可以取代電鍍加工。



真空鍍膜技術的分類

真空鍍膜主要分類有:蒸發鍍膜、濺射鍍膜和離子鍍。


1

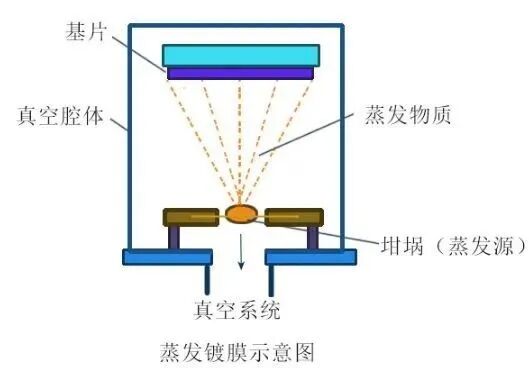

蒸發鍍膜

在真空狀態下,加熱蒸發容器中的靶材,使其原子或分子逸出,沉積在目標物體表面,形成固態薄膜。依蒸鍍材料、基板的種類可分為:抵抗加熱、電子束、高周波誘導、雷射等加熱方式。蒸鍍材料有鋁、亞鉛、金、銀、白金、鎳等金屬材料與可產生光學特性薄膜的材料,主要有使用SiO2、TiO2、ZrO2、MgF2等氧化物與氟化物。蒸鍍除金屬外,樹脂與玻璃也可以使用、近年來連紙也變成可蒸鍍。



蒸發鍍膜的優缺點
優點:設備簡單、容易操作;成膜的速率快,效率高。
缺點:薄膜的厚度均勻性不易控制,蒸發容器有污染的隱患,工藝重復性不好,附著力不高。




2

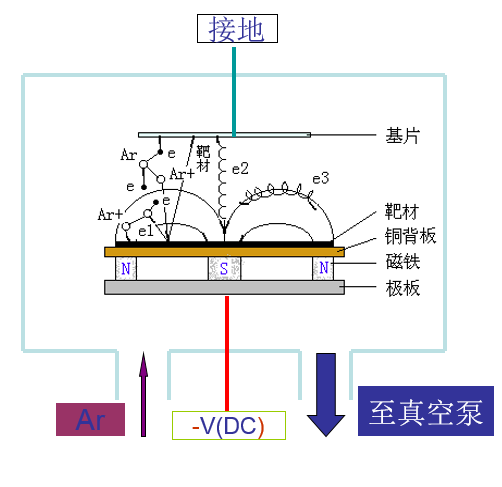

濺射鍍膜

電子在電場的作用下加速飛向基片的過程中與氬原子發生碰撞,電離出大量的氬離子和電子。氬離子在電場作用下加速轟擊靶材,濺射出大量的靶原子,靶原子沉積在基片表面形成膜。二次電子受到磁場影響,被束縛在靶面的等離子體區域,二次電子在磁場作用下繞靶面做圓周運動,在運動過程中不斷和氬原子發生撞擊,電離出大量氬離子轟擊靶材。

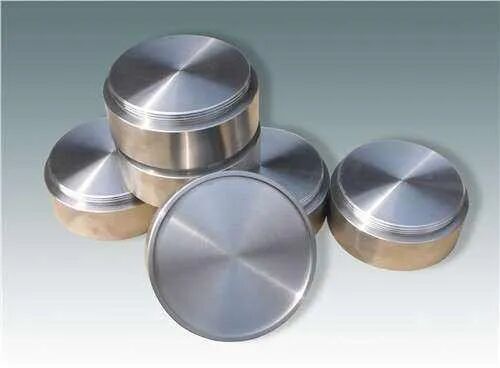

磁控濺射的靶材

靶材的材質主要有金屬靶材,金屬氧化物靶材等。依據目標靶座的形狀和大小進行加工。

磁控濺射優缺點
優點:工藝重復性好,薄膜純度高,膜厚均勻,附著力好。
缺點:設備結構復雜,濺射靶材一旦穿透就會導致整塊靶材的報廢,所以靶材的利用率低。





3

離子鍍

蒸發物質的分子被電子撞擊后沉積在固體表面稱為離子鍍。蒸發源接陽極,工件接陰極,當通以三至五千伏高壓直流電以后,蒸發源與工件之間產生輝光放電。由于真空罩內充有惰性氬氣,在放電電場作用下部分氬氣被電離,從而在陰極工件周圍形成一等離子暗區。帶正電荷的氬離子受陰極負高壓的吸引,猛烈地轟擊工件表面,致使工件表層粒子和臟物被轟濺拋出,從而使工件待鍍表面得到了充分的離子轟擊清洗。隨后,接通蒸發源交流電源,蒸發料粒子熔化蒸發,進入輝光放電區并被電離。帶正電荷的蒸發料離子,在陰極吸引下,隨同氬離子一同沖向工件,當拋鍍于工件表面上的蒸發料離子超過濺失離子的數量時,則逐漸堆積形成一層牢固粘附于工件表面的鍍層。



9.真空室接不同電位的各部分間的絕緣電阻值的大小,均按GB/T11164-1999中的4、4、6。


10.其他注意事項

① 環境溫度:10-30℃。
② 相對濕度:不大于75%。
③ 冷卻水進水溫度:不高于25℃。
④ 冷卻水質:城市自來水或相當質量的水。
⑤ 供電電源:380V三相50Hz或220V單相50Hz(由所用電器需要而定);電壓波動范圍:342-399V或198-231V;頻率波動范圍:49-51Hz。
⑥ 設備所需的壓縮空氣,液氮,冷水、熱水等的壓力、溫度,消耗量等,均應在產品使用說明書中寫明。
⑦ 設備周圍環境整潔,空氣清潔,不應有引起電器及其他金屬件表面腐蝕或引起金屬間導電的塵�;驓怏w存在。





















真空鍍膜技術的發展趨勢

目前計算機和信息技術的基礎是超大規模集成電路;但下個世紀的基本元件將是納米電子集成電路。它是微電子器件的下一代,有自己的理論、技術和材料�,F(xiàn)有微電子器件的主要材料是極純的硅、鍺和鎵砷等晶體半導體。納米電子器件有可能是以有機或有機/無機復合晶體薄膜為主要原料,要求純度更高,結構更完善。真空制備的清潔環境,有希望加工組裝出納米電子器件所要求的結構。另?yè)?jù)文獻報道,利用真空鍍膜技術可以制備出納米電子器件進行組裝所要求的平整基底。
